TH型斗式提升機

作者豐泉機械來源豐泉機械瀏覽發布時間 15/03/23

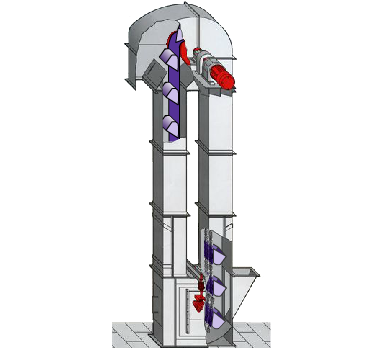

TH型斗式提升機

一、用途與特點
　　TH型斗式提升機是我廠基于HL型斗式提升機研制的新產品，與其相比，具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。其主要技術性能及參數符合JB3926-85<<垂直斗式提升機>>(該標準等效，參照了國際標準和國外先進標準）；牽引用園環鏈符合TM36-8<<礦用高強度園環鏈>>。

　　本提升機具有以下特點：
　　（1）輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍：
　　（2）采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費
　　（3）下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈
　　（4）牽引件為低合金高強度園環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長
　　（5）本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5噸/米3的物料的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250°

　　本機備有兩種料斗：
　　　　zh型（中深斗）一般使用于輸送濕的，易結塊，較難拋出的物料，如濕砂、型砂、化肥、堿粉等。
　　　　sh型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊、等。

二、技術參數

型號		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料斗型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
輸送能力(m3/h)		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料斗	料斗容量(l)	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	斗距(mm)	350		450		512				688				936		936		1001
鏈條	園鋼直徑x節(mm)	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	單鏈條破斷強(KN)	≥170		≥320						≥480				≥560		≥560		≥660
料斗運動速度(m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
傳動鏈輪轉數(r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
輸送物料的最大塊(mm)		20		25		35		40		50		60		75		85		100
