環鏈斗式提升機安裝步驟說明書
對于環鏈提升機來講，安裝是一個很重要的環節，如果安裝的不好，那么日后使用起來會有很多的問題，下面就從廠家的角度再跟您說一下環鏈提升機如何正確的安裝。

HL環鏈斗式提升機的安裝：
（1）根據總圖，先從尾部支架和機尾開始安裝，然后一次往上裝封閉節段、敞開節段、頭部節段、以及機頭部分和驅動支架等。脫水斗式提升機一般需穿過幾層樓板，因此安裝時應特別注意，使各支架均勻地承擔荷重。
（2）脫水斗式提升機各節段的連接應對準中心線，傾斜角度和導軌間距，根據圖紙嚴格校準，并臨時固定在樓板孔中，最后用螺栓連接，并固定各節段。
（3）各支架在樓板或基礎上的安裝，應根據總圖進行。當各支架配置就緒并校準后，既可澆灌混凝土。在澆灌層固結后，用螺栓固定支架，待10～20天后，可將支架進行焊接，將臨時固定件拆除。
頭部組件安裝
頭部組件經安裝和調整后，應符合下列要求：
（1）頭部組件主軸能自由轉動。
（2）軸承蓋固定后，應保證軸瓦與軸之間的正常工作間隙。
（3）兩驅動星輪的對應邊應在同一平面上。
（4）導軌應互相平行，其兩軌面在同一平面內，絲杠在螺母內順利轉動，但不許松動。
尾部組件的安裝
尾部組件軸的中心線應保持水平，并且垂直于尾部節段的側板，安裝后的軸應能自由轉動，不允許有抱軸現象或其他毛病。
斗鏈在安裝前應進行檢查，凡有損傷處，均應維修。斗鏈的裝配工作是單獨進行的，全部裝好后再往機身掛設。
斗鏈的掛設步驟如下：
1）先用繩索將斗鏈牽引到主軸的輪上，并將斗鏈掛在星輪上。
2）啟動提升機，使星輪主軸運轉，將斗鏈運轉到圖4—3b所示的位置。
3）電動機反轉，使斗鏈反向運轉，達到圖4—3c所示的位置。
4）在點1處將斗鏈斷開，并在1、2處將斗鏈下段臨時固定，斗鏈上段重新與等待安裝的斗鏈相接。
5）重新啟動提升機，使輪主軸正轉，將斗鏈運轉到圖4—3e所示的位置后，在點1和2處將斗鏈接上。
斗鏈安裝前，應將緊鏈裝置放在極限位置，使主動星輪與尾部滾輪的中心距為最短；斗鏈安裝后，再利用緊鏈裝置，使斗鏈處在張緊狀態。斗鏈與兩條導向角鋼的側面間隙應保持相等，并使鏈板的鉸鏈動作靈活。

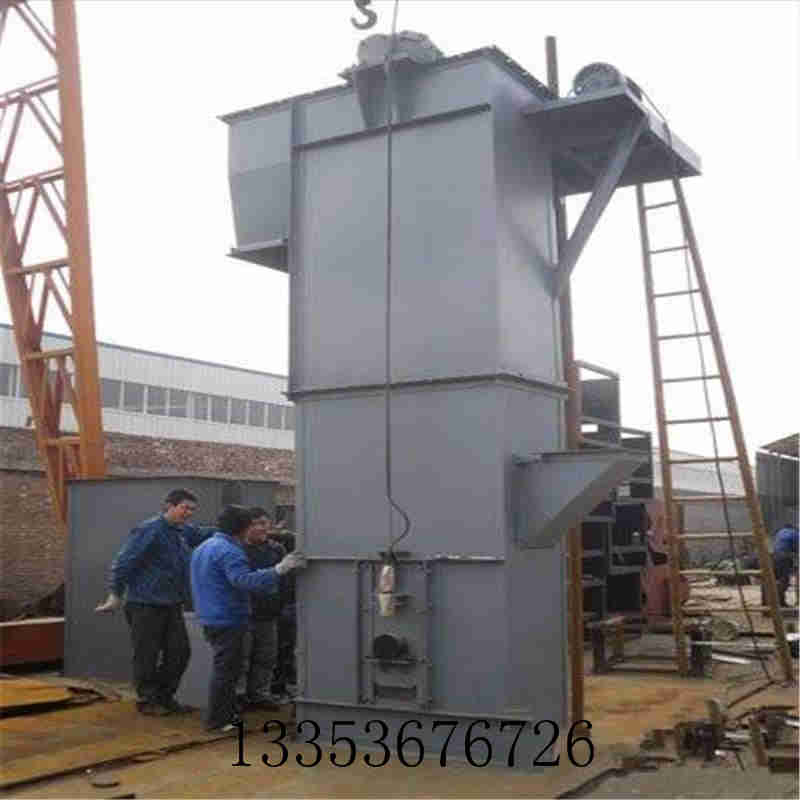

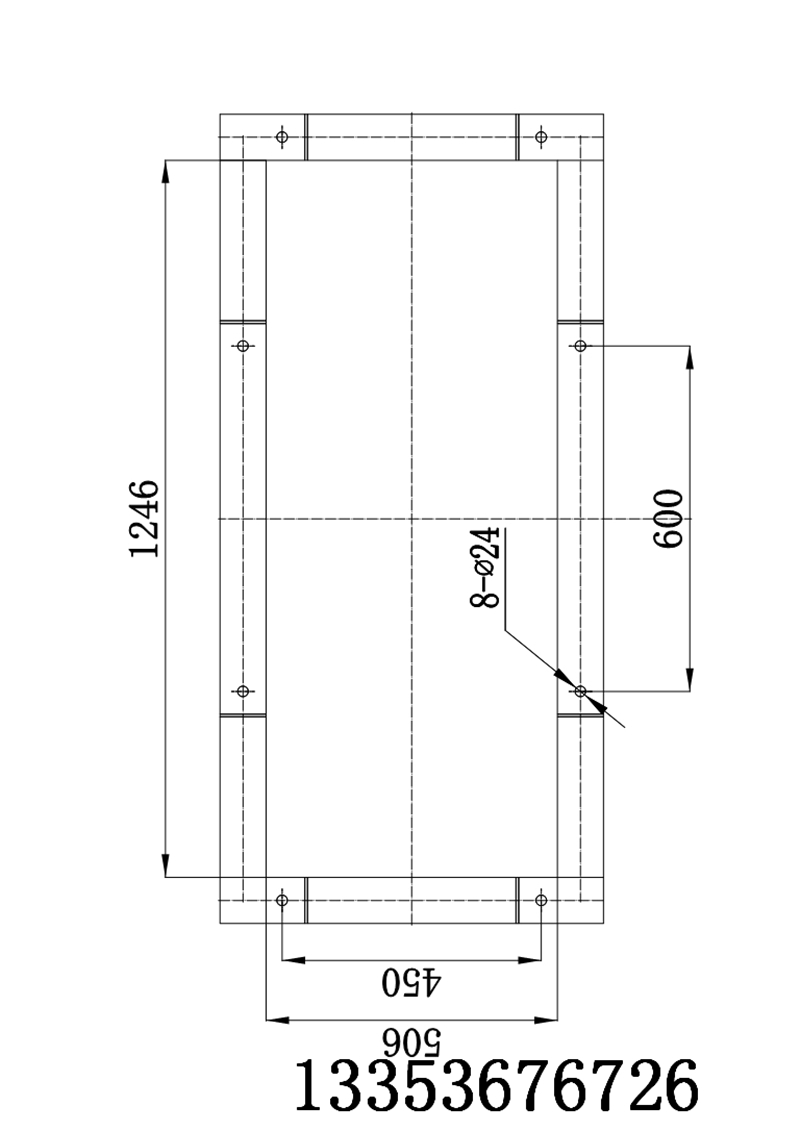

環鏈斗式提升機安裝圖紙廠家展示
