FZC系列振動放礦機(振動出礦機）

文章作者：奧創機械發布時間：2018/10/10 17:23:31瀏覽次數：

振動放礦機

FZC系列振動出礦機(振動出礦機)是一種以振動電機為激振源的顛振型慣性振動出礦設備，廣泛適用于冶金、化工、建材、煤炭等礦業。是礦石及其它物料的放出，給料或裝車的理想設備。

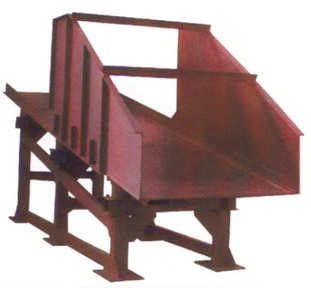

振動放礦機1
☆產品特點

    振動出礦機與其它形式的出礦機相比具有以下優點：

   1.節省能源、出礦效率高、出礦均勻且易控制；

   2.設備制造簡單，安裝工程量小，成本較低；

   3.由于振動大減少了懸拱、卡礦現象；

   4.能有效地防止含水量大的礦石跑礦；

   5.應用范圍廣，適應性強。

☆使用條件

     振動出礦機對環境條件要求如下：

1.環境溫度不大于+40℃；

2.空氣相對濕度不大于90%；

3.可用于多塵和臺極上載礦量有較動的場合。

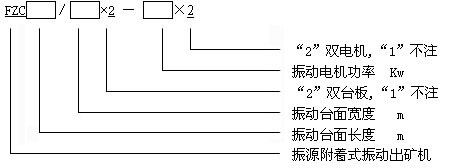

☆型號說明：

FZC系列單臺板振動出礦機結構圖

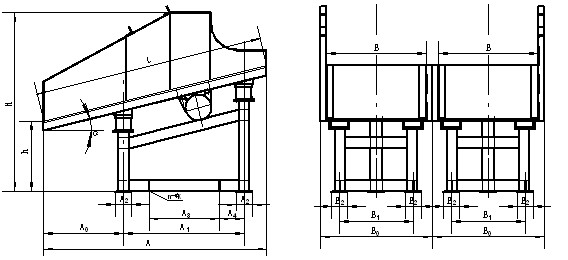

FZC系列雙臺板振動出礦機結構圖

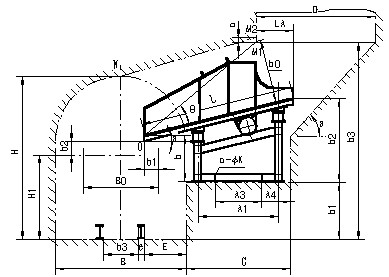

振動放礦機安裝示意圖

附注及說明

H－巷道高度 e－(B0－b3)÷2－b1

H1－礦車高度 E－查表二

B－巷道寬度 F－E＋e

B0－礦車寬度 h－查表二

b1－伸入礦車深度(1/5～1/4) B0 h0－眉線高,(表一)

b2－臺面距礦車高度(100～200) h1－(H1＋ b1)－h(huán)

b3－軌距 h2－(H1＋ b2＋S max×L)－h(huán)1

α－臺面傾角 h3－H1＋ b2＋S max－L

Q－眉線角 LA－查表

I－臺面長度 δ－45 °～55°

n－安裝余量(60～200) D－溜井(料斗)直徑

1．巷道頂點N，連接NM2制作峒室頂板。

2．設計中b2值應盡量小，減小物料對車箱的沖擊力。

3．前壁框架可用槽鋼制作。

4．振動出礦機底座用混凝土澆注而成。

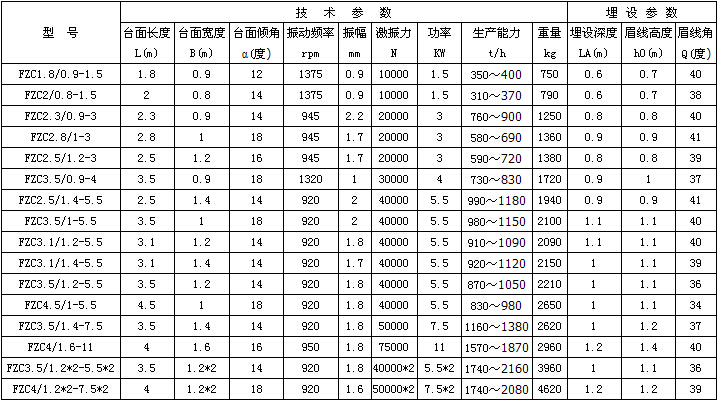

FZC系列振動出礦機技術特性及埋設參數(表一)

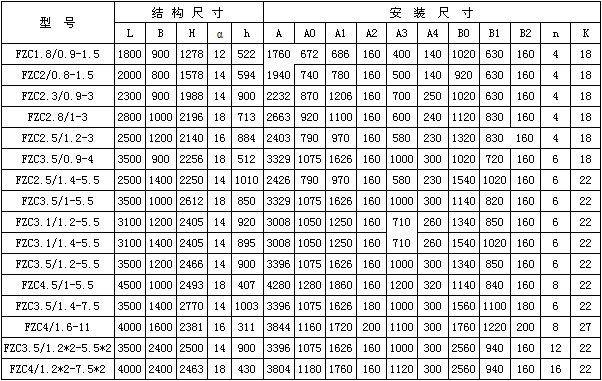

系列振動出礦機結構及安裝尺寸
