斗式提升機驅動和從動鏈輪的優化

文章作者：奧創機械發布時間：2018/6/1 15:43:03瀏覽次數：

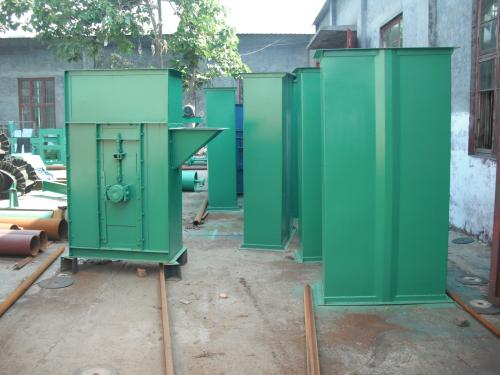

斗式提升機

斗式提升機主要結構部件包括以下幾部分：驅 動輪（頭輪）、從動輪（尾輪）、殼體、牽引件（畚斗帶或鏈條）、畚斗、驅動裝置、止逆裝置、監測裝置、張緊裝置。奧創機械技術部針對斗式提升機升機（帶式傳動）兩個主要部件驅動輪、從動輪的結 構分析及優化。

１、驅動輪結構分析斗式提升機產量要求不斷增大后，斗式提升機內部物料循環量增大，線速度較之以前有了很大的提高（目前較為普遍使用的線速度在２．０～４．０ｍ／ｓ之間）。為提升單次物料運力，畚斗采用適宜高速運行中裝滿率高的淺型寬畚斗，甚至采用雙排列淺型寬畚斗結構形式，致使驅動輪寬度尺寸較大。１驅動輪結構分析斗式提升機產量要求不斷增大后，斗式提升機內部物料循環量增大，線速度較之以前有了很大的提高（目前較為普遍使用的線速度在２．０～４．０ｍ／ｓ之間）。為提升單次物料運力，畚斗采用適宜高速運行中裝滿率高的淺型寬畚斗，甚至采用雙排列淺型寬畚斗結構形式，致使驅動輪寬度尺寸較大。

1.1.1驅動輪的傳統結構為全封閉結構，全滾面附膠主要由驅 動軸、滾面、腹板、附膠面層組成，使用此結構形式斗式提升機的企業往往面臨附膠面磨損程度不同，出現個別部位附膠面磨損異常嚴重的問題。隨著設備高度的增加，設備型號增大，驅動輪所承受的壓力、摩擦力、扭矩均隨之增加，相應的負面影響愈加明顯。面對附膠磨損嚴重的驅動輪，通常需將頭輪整體卸下，送到專業附膠企業除去原有膠面重新附膠。這樣極大影響生產企業正常生產，增加維護成本。

1.1.2驅動鏈輪結構優化針對現有驅動輪結構存在的不足，我們提出將原有驅動輪整體附膠方案優化為裝配式分割區域附膠方案如下圖，將原有附膠滾面分割成若干附膠板，通過連接件裝配形式（如螺栓、壓緊扣等其他緊固件連接）與驅動輪安裝固定。這樣可以隨時更換磨損嚴重的附膠部位，更換快捷方便，幾乎不會對正常生產造成影響，同時降低了企業維護成本。同時，為了避免畚斗帶跑偏，滾面和附膠板應制造過程中，預制成外凸弧形結構。

斗式提升機

2、從動輪結構分析斗式提升機從動輪常用結構為全封閉結構（同驅動輪），這種結構在過去的十幾年中使用較為普遍。主要由從動軸、滾面、腹板組成，從動輪通常不附膠。糧食行業中，保證物料運力的同時亦要保證１％以下的糧粒破碎率。糧粒破碎的主要原因之一是牽引件與從動輪件存有物料，從動輪運轉后與牽引件不斷碾壓積存物料導致糧粒破碎。另外，一旦異物卡在皮帶與從動輪之間，會不斷損傷皮帶，存在著極大的安全隱患，見下圖：

斗式提升機

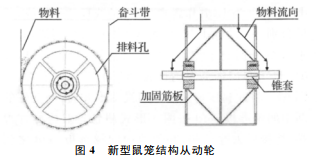

2.1從動輪結構優化鼠籠結構打破從動輪傳統結構形式，徑向采用敞開式結構，從動輪滾面由加工一定錐度的圓鋼與從動輪腹板焊接替代；從動輪與畚斗帶有效接觸面積明顯減少，堆積物料在受到擠壓時可以從圓鋼之間的縫隙溜走，從而一定程度上降低了破碎。但存在一個新的問題，長期使用后，鼠籠內部會存有殘余物料，無法由從動輪和畚斗帶形成的封閉空間排出。因此在這個結構的基礎上進一步深化，將兩側的腹板上加開扇形排料口，增加錐形加固筋板見下圖：

斗式提升機
