波狀擋邊皮帶機

文章作者：奧創機械發布時間：2018/5/28 17:12:58瀏覽次數：

波狀擋邊皮帶機

大傾角波狀擋邊帶式輸送機是一種新型的皮帶輸送機，它具有變角容易，占地面積小、能耗省、噪音低，輸送量大、膠帶運行平穩，使用壽命長，可選機型多，總體造價低等優點。廣泛用于港口、碼頭、冶金、化工、電力、煤炭、建材等部門塊狀或散狀物料的輸送。帶寬系列有：BS00、650、800、1000、1200、1400。

大傾角波狀擋邊皮帶機特點：

1、大出率。2、不撒料3、高傾角。4、布置靈活。

大傾角波狀擋邊皮帶機部件名稱及用途：

一、傳動滾筒: 是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。
二、驅動裝置: 是皮帶輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。
三、波狀擋邊輸送帶: 在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。

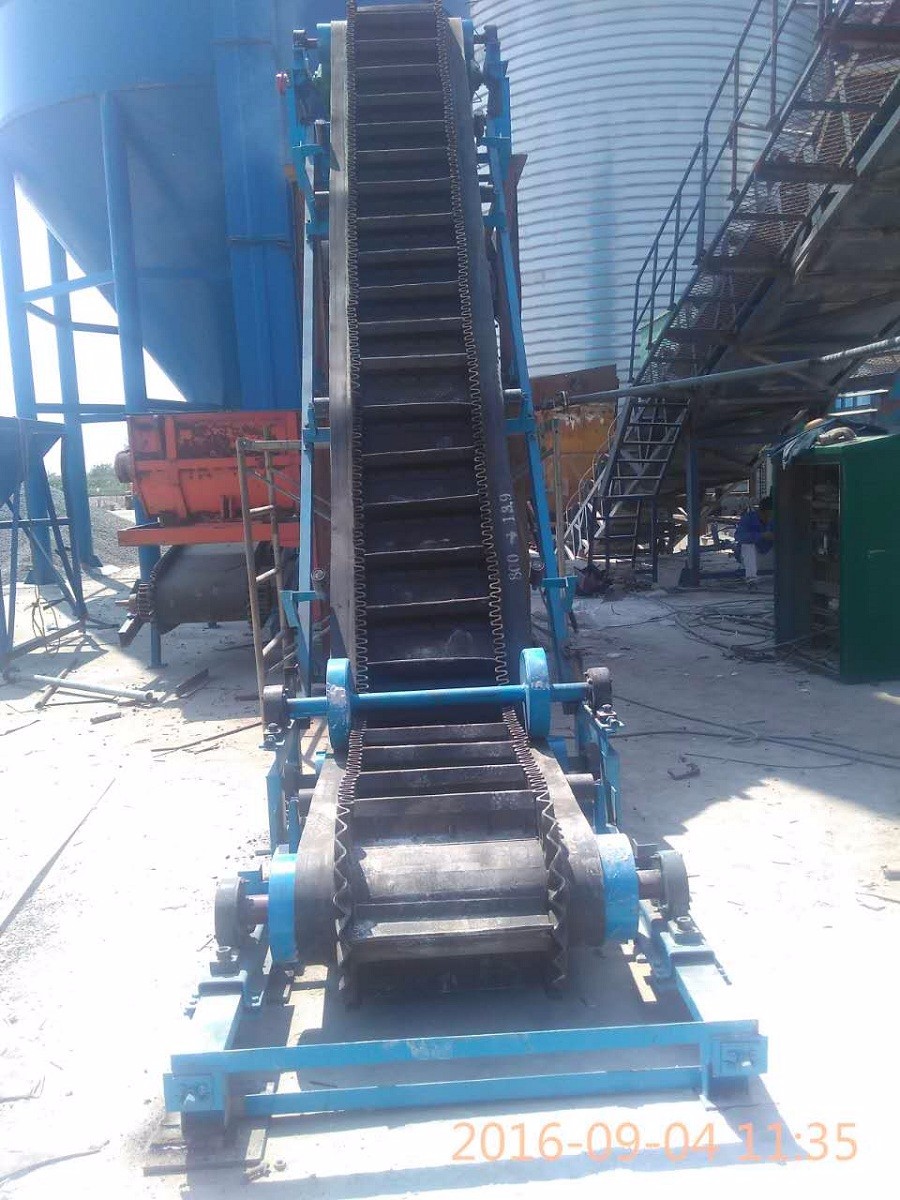

大傾角波狀擋邊皮帶機使用現場：

波狀擋邊皮帶機

大傾角波狀擋邊皮帶機圖紙：

波狀擋邊皮帶機

大傾角波狀擋邊皮帶機技術參數：

傾角	檔邊高mm 輸送能力橫隔板mm	80	100	120	160	200	240	300	400
30°	160 200 250 330	225	278 266 252 229	349 338 323 300	493 482 467 444	552	746 734 720 697	936 912	1200
35°	160 200 250 330	203 186	257 240 219 186	329 312 291 258	456 435 402	543 510	725 708 687 654	903 870	1158
40°	160 200 250 330	183 161	237 215 188 146	309 287 260 217	431 404 361	512 469	705 683 656 613	872 829	1117
45°	160 200 250 330	164 137 1lO 83	218 191 158 120	290 263 230 179	434 407 374 321	515 482 429	686 659 626 573	842 789	1077
50°	160 200 250 330	145 116 93 70	199 168 134 102	271 240 201 152	415 384 345 282	492 453 390	667 636 597 534	812 750	1038
55°	125 200 250 330	157 101 81 61	212 146 117 88	284 216 174 132	427 360 315 246	468 423 352	612 567 495	783 711	1000
60°	125 200 250 330	142 89 71 54	197 129 103 78	27l 192 154 116	336 285 217	444 393 312	588 537 456	753 672	960
65°	125 200 250 330	127 79 63 48	181 115 92 69	253 171 291 220	311 255	420 361 278	563 506 415	722 630	920
70°	125 200 250 330	114 71 57 43	165 103 82 62	237 154 123 93	285 229 173	394 330 250	538 474 373	689 588	876
75°	125 200 250 330	103 64 51 39	149 93 74 56	219 139 111 84	258 207 156	366 298 226	510 439 337	655 542	830
80°	125 200 250 330	93 53 46 35	134 84 67 51	201 125 100 76	233 187 141	336 269 204	489 402 304	617 493	780
85°	125 200 250 330	84 52 42 32	121 76 61 46	181 113 91 69	2l1 169 128	304 243 184	447 364 276	576 445	726
90°	125 200 250 330	76 47 38 28	110 68 55 41	163 102 82 62	300 190 152 115	409 274 219 166	409 327 248	528 402	665

大傾角皮帶輸送機擋邊帶

擋邊帶是擋邊輸送帶的簡稱，主要有波狀擋邊輸送帶（也叫裙邊輸送帶）和大傾角擋邊輸送帶，二者的區別就是大傾角擋邊輸送帶多了橫隔板。擋邊輸送帶基帶要求具有一定的抗拉強度和耐磨性。對留有空邊的波狀擋邊輸送帶，為了適應角度改向的要求，膠帶的縱向要有柔軟性，橫向則要求一定的剛性。
結構簡介
波狀擋邊帶由基帶、擋邊、橫隔板三部分組成。擋邊起防止物料測滑撒落的作用。為便于繞過滾筒，檔邊設計成波紋狀；橫隔板的作用是承托物料，為了實現大傾角輸送，采用T型TC型。檔邊和橫隔板是用二次硫化的方法與基帶連接的，具有很高的連接強度
基帶是由上覆蓋膠、下覆蓋膠、帶芯和橫向剛性層四部分組成。上覆蓋膠厚度一般為3-6mm；下覆蓋膠厚度一般為1.5-4.5mm，帶芯材料承受拉力，其材料可以是棉帆布（CC）、尼龍帆布（NN）、聚酯帆布（EP）或鋼絲繩芯（ST）。為了增加基帶的橫行剛性，在芯體上、上加特殊加強層，稱橫向剛性層。
性能特點和主要用途
性能特點
    1、承受拉力高，縱向具有柔軟性，橫向具有剛性，可避免在回程過程中的塌帶現象。
    2、擋邊具有良好的抗壓強度，外側有補強筋、支撐力強、耐曲撓、抗磨損。
    3、擋邊、隔板與基帶采用熱硫化工藝，結合緊密、牢固。
    4、能使各種散狀物料以0-90度任意傾角連續輸送，具有輸送傾角大，適用范圍廣，占地面積小，輸送量高等特點。
    5、能耗低、結構簡單、膠帶強度高、使用壽命長。
主要用途
波形擋邊輸送帶被廣泛引用與港口、冶金、礦山、電力、煤炭、鑄造、建材、糧食、化肥等領域物料輸送。400mm 粒度以下粒度不限，輸送量可從 1m 3 /小時至6000m3/小時任選，還可輸送糊狀及液態狀物料。
