皮帶輸送機托輥介紹：托輥通過輸送帶與托輥之間的摩擦力帶到托輥管體、軸承座及軸承外圈、密封圈做旋轉運動，與輸送帶并同其一起實現物流的傳輸。
皮帶輸送機托輥結構：采用鋼質件組合式結構，主要由托輥管體、托輥軸、軸承、軸承座、密封件等主要件經過一系列的裝配組合而成。采用內外迷宮雙密封，具有良好的防塵、防水性能。托輥主要用于帶式輸送機皮帶的承載及調心，使皮帶上的物料流暢的運輸?shù)狡C尾端，進行卸載。
皮帶輸送機托輥標準：
1、托輥使用環境條件：本系列托輥可以用在煤塵、淋水、潮濕的環境中，具有防塵、防水、耐腐蝕的特性。環境溫度在-100C～400C能正常運轉。
2、管體采用20號鋼質無縫管，其各項質量性能指標符合MT/T1019-2006中的規定；
3、軸承座采用鑄鋼件，物理性能大于HT150；
4、軸承采用MT/T655-1997中的規定的系列；
5、托輥軸采用45號鋼，機械物理性能大于Q235-A鋼；
6、密封采用迷宮式密封，性能良好，能有效防止煤塵和水進入軸承；
7、托輥使用的潤滑脂的質量指標符合規定。
8、托輥在正常工作條件下的使用壽命不低于50000小時，在壽命期內損壞率不得超過10%。
9、表托輥直徑與帶寬的關系
|
B（毫米）
|
500-800
|
1000-1400
|
|
托輥直徑（毫米）
|
89
|
108
|
10.上托輥分槽形和平形二種。輸送散狀物料一般均采用槽形托輥，其槽角為30°，用于手選輸送機及輸送成件物品時采用平形托輥。
11.下托輥均為平形托輥。
12.為了防止和克服輸送帶跑偏的現象，可選用自動調心托輥。上分支每隔10組槽形托輥（或上平形托輥），設置一組槽形調心托輥（或上平形調心托輥）。下分支每隔6-10組下平形托輥，設置一組下平形調心托輥。
13.托輥棍子有：無縫鋼管配沖壓軸承座、鑄鐵軸承座、和全增強塑料三種，均采用滾動軸承，密封結構相同，性能大體相同。全增強塑料托輥，耐酸、耐堿、但不耐沖擊。
14.上托輥間距ι0按表選用。
|
γ（噸/米3）
|
B(毫米)
|
|
500、650
|
800、1000
|
1200、1400
|
|
ι0（（毫米）
|
|
≤1.6
|
1200
|
1200
|
1200
|
|
>1.6
|
1200
|
1100
|
1100
|
15.受料處托輥間距視物料容重及塊度而定，一般取為上托輥間距的1/2-1/3：下托輥間距可取為3米；凸弧段托輥間距一般取水平段上托輥間距的1/2；頭部滾筒軸線到組槽形托輥的間距可取為上托輥間距的1-1.3倍；尾部滾筒到組托輥間距不小于上托輥間距。
16.在受料處，為了減少物料對輸送帶的沖擊，應選用緩沖托輥。輸送特大塊度物料或高差大時，可選用重型緩沖托輥。
17.輸送重量大于20公斤的成件物品時，托輥間距不應大于物品在輸送方向上長度的1/2.對輸送20公斤以下的成件物品，托輥間距可取為1米。

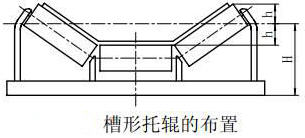

18.槽形托輥應按輸送帶的理論高度H值布置見下圖
皮帶輸送機托輥型號：按外形分有平托輥、摩擦托輥、緩沖托輥、梳形托輥、鼓形托輥、錐形托輥、螺旋托輥和立輥等。
皮帶輸送機托輥主要特征：1、密封性必須良好; 2、能承受一定的軸向載荷; 3、運轉平穩，無阻滯現象; 4、通用性和互換性高;5、易于更換;6、拆卸方便，維護性強，可靠性高。
|
平托輥
|
|
拖輥直徑 mm
|
托輥長度（管長） mm
|
軸承號
|
|
89
|
180、190、200、235、240、250、275、280、305、215、350、375、380、455、465、600、750、950、1150
|
204
|
|
108
|
190、200、240、250、305、315、360、375、380、455、465、525、530、600、700、750、790、800、950、1150、1400、1600
|
204 205 305 306
|
|
133
|
305、375、380、455、465、525、530、600、670、700、750、790、800、900、950、1000、1100、1150、1400、1600、1800、2000、2200
|
205 305 306
|
|
159
|
375、380、455、465、525、530、600、700、750、790、800、900、1000、1050、1100、1120、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150、
|
305 306 308
|
|
193.7
|
2200、2500、2800、3000、3150、3350
|
308 310
|
|
217
|
600、640、1050、1120、1600、1700、3150、3350、
|
308 310
|
|
|
|
|
|
緩沖托輥
|
|
拖輥直徑 mm
|
托輥長度（管長） mm
|
軸承號
|
|
89
|
190、200、230、240、280、305、315、375、380、455、465、600、750、950、1150
|
204
|
|
108
|
190、200、240、250、305、315、375、380、455、465、525、600、700、750、800、950、1150、1400
|
205
|
|
133
|
305、350、375、380、455、465、525、530、600、700、790、800、950、1150、1400、1600
|
305
|
|
159
|
375、380、455、465、525、630、600、640、670、700、750、790、800、900、950、1050、1120、1150、1400、1600
|
306 308
|
|
193.7
|
600、640、750、800、900、950、1050、1120
|
|
|
217
|
600、640、1050、1120
|
|
|
|
|
|
|
錐形調心托輥
|
|
拖輥直徑 mm
|
小頭直徑×大頭直徑×管長 mm
|
軸承號
|
|
89
|
89×133×340
|
204
|
|
108
|
89×159×415 108×159×415 108×176×500
|
205 305 306
|
|
108×176×550
|
|
133
|
108×159×415 108×176×500 108×176×550
|
305 306
|
|
159
|
133×194×500 133×194×550
|
305 306
|
|
|
108×159×445 108×176×560
|
305 306
|
|
108×194×680 108×194×680
|
|
|
|
|
|
梳形清掃托輥
|
|
拖輥直徑 mm
|
托輥長度（管長） mm
|
軸承號
|
|
89
|
315、380、465、600、750、950、1150
|
204
|
|
108
|
315、380、465、600、700、750、790、950、1150、1400、1600
|
205
|
|
133
|
465、600、700、750、790、800、900、950、4000、1100、1150、1400、1600、1800、2000、2200
|
305 308
|
|
159
|
600、700、790、800、900、950、1000、1050、1100、1120、1150、1250、1400、1500、11700、1800、2000、2200、2500、2800、3000、3150、
|
306 308
|
|
193.7
|
1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150
|
308
|
|
219
|
2200、2500、2800、3000、3150
|
310
|
|
|
|
螺旋形托輥
|
|
拖輥直徑 mm
|
托輥長度（管長） mm
|
軸承號
|
|
108
|
1150
|
204
|
|
133
|
900、1000、1100、1150、1400、1600、1800、2000、2200
|
205 305 306
|
|
159
|
900、1000、1100、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150
|
306 308
|
|
193.7
|
1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150、3350
|
308 310
|
|
219
|
1600、1700、3150、3350
|
308 310
|
|
摩擦調心托輥
|
|
摩擦下調心托輥
|
摩擦下平調心托輥
|
摩擦上、下調心托輥
|
摩擦上平調心托輥
|
|
輥徑×輥長×輥全長--軸承號
|
輥徑×輥長×輥全長--軸承號
|
輥徑×輥長×輥全長--軸承號
|
輥徑×輥長×輥全長--軸承號
|
|
89×500×674-204
|
108×1400×1630-305
|
89×135×230-204
|
89×500×690-204
|
|
108×500×674-204
|
133×1400×1630-305
|
89×185×280-204
|
89×650×840-204
|
|
89×650×834-204
|
159×1400×1630-305
|
89×228×323-204
|
89×800×900-305
|
|
108×650×834-204
|
133×760×870-406
|
108×252×323-204
|
108×1000×1226-306
|
|
89×800×974-204
|
159×760×870-406
|
108×252×342-205
|
|
|
108×800×974-204
|
193.7×760×870-407
|
108×295×405-305
|
|
|
108×1000×1190-305
|
133×860×970-406
|
89×228×323-204
|
|
|
133×1000×1190-305
|
159×860×970-407
|
89×303×398-204
|
|
|
108×1200×1430-305
|
193.7×860×970-407
|
89×378×473-204
|
|
|
133×1200×1430-305
|
133×960×1070-407
|
108×378×488-205
|
|
|
159×1200×1430-305
|
159×960×1070-407
|
108×480×590-305
|
|
|
|
193.7×960×1070-407
|
193.7×960×1070-407
|
