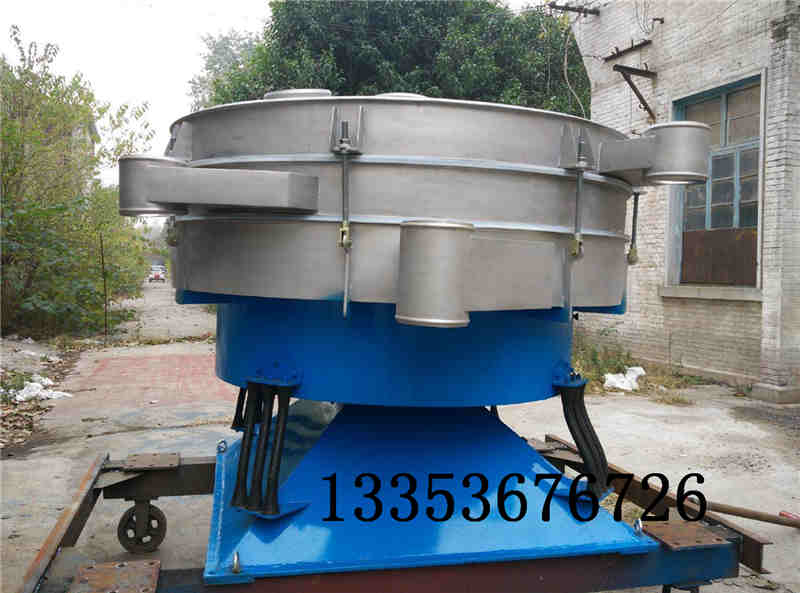

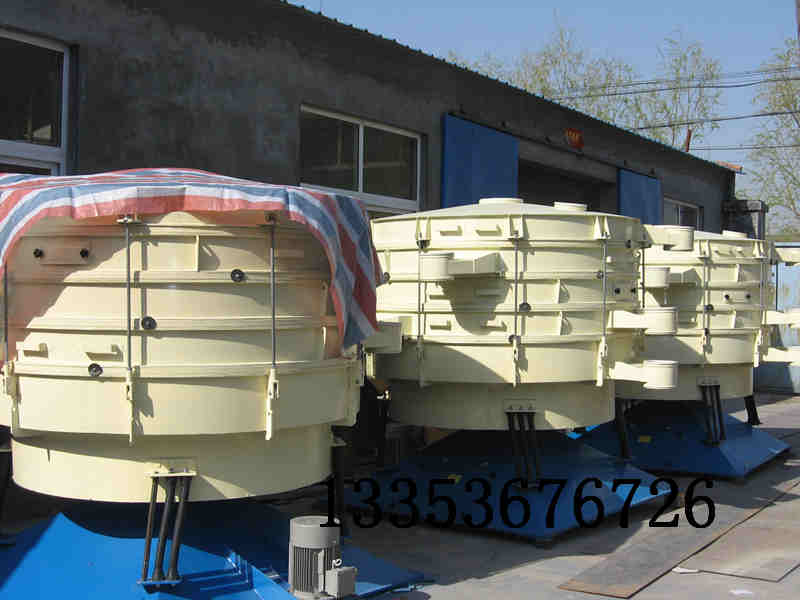

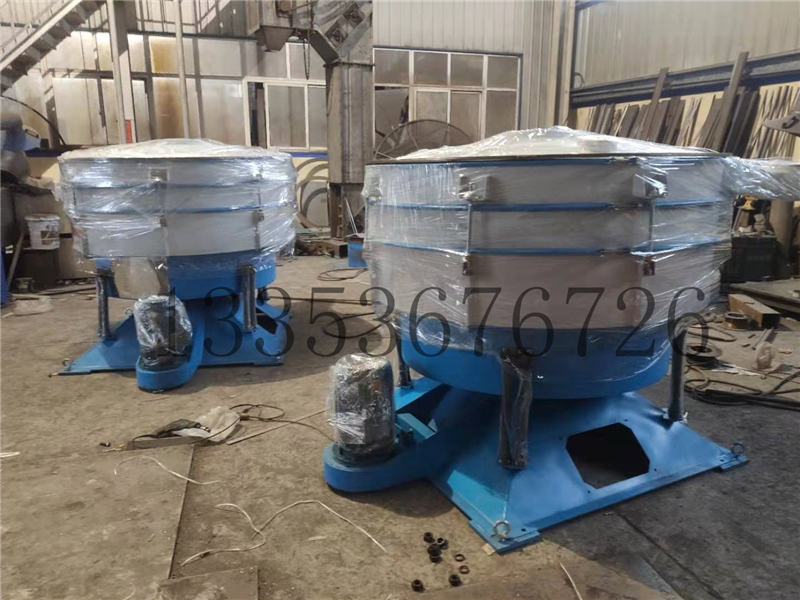

YBS搖擺篩簡介：
從振動篩振動體即篩箱運動軌跡來看，搖擺篩又稱復旋篩，搖擺篩驅動裝置所產生的振動力是一個繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心質量繞定軸轉動所形成離心力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為：0°～5°）。搖擺篩的工作原理為：篩機振動體即篩箱在振動力的作用下作三維復合運動，篩箱帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動。其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，最終完成篩分工作。
從搖擺篩的結構和工作原理可以看出，其激振器上下偏心塊的相對相位對物料運行軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響，有鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。
YBS型搖擺篩的特點：
1、搖擺篩是目前為止最有效的模仿了人類手工動作和過程的篩機，其獨特的設計結構，巧妙的把篩--（平面圓周運動）、簸--（向上拋物運動）結合起來，可通過調整經向角和切向角，使篩分效果達到所要求的較佳狀態。
2、高達5倍的單位面積產出；精確到6級分離，篩分效率高達90%-95%；使用硅橡膠球、超聲波等高效清網裝置系統，篩孔不會堵塞。密閉除塵，操作安全；加速度比振動篩低4.5倍，篩分零件壽命提高而維護減少；噪聲<75分貝。優化重理均衡，地基動態負荷低。
3、搖擺篩的經向角和切向角的調整導致了物料在篩網上呈漸開線運動，這種運動軌跡使物料能在較小的面積上，走過相對長的路，以提高篩分精度，獨特的設計使物料在網上運動的著網時間相對其他篩機要長，所以篩分產量相對提高。篩分精度、效率、篩網壽命均是常規圓篩的5-10倍，符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。
4、搖擺篩低轉速運轉保證了設備的使用壽命，減少了維修成本、降低了設備噪音，并使設備使用更加安全。
YBS型搖擺篩的用途：
低轉速的運動軌跡對一切嬌嫩昂貴的物料起到了保護作用，該設備為積木式結構，更能方便用戶在進料口和出料口連接安全，在無溢漏的情況下可進行濕式篩分。
本設備適用于礦業、鑄造、磨料、建材、水泥、化工、化肥、醫藥、輕工、造紙、食品、糖業、鹽業、糧食等各種與顆粒、粉粒有關行業的干、濕式篩分、液體中固形物分離回收及廢水篩濾回收等。
YBS型搖擺篩技術參數表:
|
型號
|
有效篩面面積m2
|
篩面傾角(°）
|
入料粒度
|
振頻(r/min)
|
雙振幅
|
電機功率
|
處理能力(t/h)
|
清網裝置 (t/h)
|
|
YBS-800
|
0.23
|
0-10
|
≦25
|
720/960/1500
|
5-8
|
0.75
|
6-10
|
(1)(2)(5)
|
|
YBS-1000
|
0.70
|
5-8
|
1.1
|
8-15
|
(1)(2)(5)
|
|||
|
YBS-1200
|
1.62
|
5-8
|
1.5
|
15-30
|
(1)(2)(5)
|
|||
|
YBS-1500
|
2.32
|
5-8
|
2.2
|
25-30
|
全部
|
|||
|
YBS-2000
|
3.83
|
5-8
|
3.7
|
30-60
|
全部
|
|||
|
YBS-2500
|
4.61
|
5-8
|
4.5
|
45-60
|
全部
|
YBS型搖擺篩清網裝置與效果:
YBS型搖擺篩采用以下幾種防堵塞裝置，其適應場景和防堵效果各不相同。由于形成堵塞的機率各不相同，加之實際處理物料千差萬別，因此，具體選擇何種防堵塞形式，建議您與制造方的技術人員充分溝通，慎重考慮。
4、氣流與轉刷聯合清網：對于難篩微細物料（粉體）宜采用此清網形式。
5、超聲波清網：超聲波清網系利用超聲波特有的清除功能進行清網，適合于超細物料的清網。
附：清網裝置代號：（1）彈跳球清網（2）轉刷清網（3）氣流清網（4）氣流與轉刷聯合清網（5）超聲波清網
河南奧創機械位于河南省新鄉市牧野區環宇工業園區，生產廠家提供設備結構圖紙、價格計算，歡迎廣大用戶實地考察！
訂購網址請登錄河南奧創機械有限公司官方網站：m.7599i.com 24小時服務熱線：13353676726
