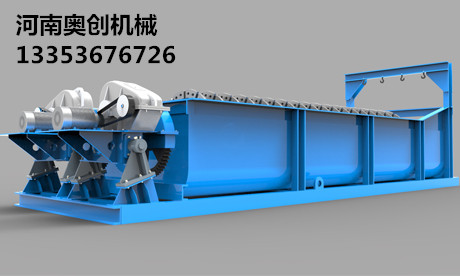

螺旋分級機產品概述
螺旋分級機是選礦的設備之一，螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。螺旋分級機簡稱分級機。
螺旋分級機根據螺旋數量可分為單螺旋分級機和雙螺旋分級機兩種，根據螺旋葉片浸入溢流面深淺程度可分為高堰式螺旋分級機和沉沒式螺旋分級機兩種。高堰式螺旋分級機用于溢流粒度為0.83mm～0.15mm的礦石分級，沉沒式螺旋分級機用于溢流粒度為0.15mm～0.07mm的礦石分級。
適用范圍
螺旋直徑：500-3000（mm）；水槽長度：4500-14300（mm）
生產能力（t/d）： 1、返砂范圍：8-3.2 ；2、 溢流：32-1410
應用領域：該分級機主要用于選礦、砂石廠磨礦回路中的預先分級、檢查分級，以及洗砂 作業中的脫泥、脫水等作業。
適用物料：該分級機適用于溢流粒度為0.83mm～0.07mm的各類礦石。
螺旋分級機工作原理
螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。
螺旋分級機特點：
1、該分級機采用密封浸沒式軸承。
2、轉載動力強勁的獨立式提升設備。
3、螺栓安裝式耐磨襯板，可延長磨耗壽命。
4、長窄型槽體，可使攪動效果理想，延長物料在水中懸浮時間。
5、足夠大的沉降區域延長物料懸浮時間，更有利于物料分級。
6、合適的漿池深度、面積和螺旋構造組合實現對分級力度很好的控制。

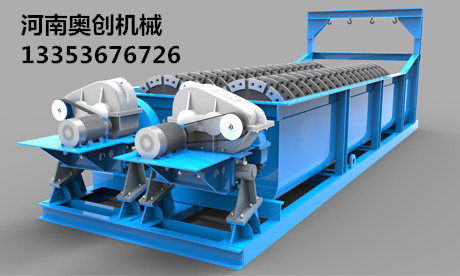

7、該分級機可根據實際需要選擇單螺旋和雙螺旋，同時槽體設計選擇范圍廣。
技術參數
| 類型 | 規格型號 | 螺旋直徑（mm） | 水槽長度（mm） | 螺旋轉速（r/min） | 生產能力（t/h） | 水槽坡度（°） | 功率（kw） | 外形尺寸（mm） | ||
| 返砂 | 溢流 | 傳動電機 | 提升電機 | |||||||
|
高 堰 式 螺 旋 分 級 機 |
FG500 | Φ500 | 4500 | 12 | 192 | 32 | 18 | 1.5 | 6409×712×1599 | |
| FG750 | Φ750 | 5500 | 7.8 | 256-564 | 65 | 14-18.5 | 3 | 7100×990×1450 | ||
| FG-1000 | Φ1000 | 6490 | 5.0-7.0 | 650-1080 | 110 | 14-18.5 | 7.5 | 8084×1424×2503 | ||
| FG-1200 | Φ1200 | 6600 | 5.0-7.0 | 1170-1600 | 155 | 14-18.5 | 11 | 0.4 | 8195×1574×2747 | |
| FG-1500 | Φ1500 | 8230 | 2.5-6.0 | 1120-2680 | 230 | 14-18.5 | 11 | 0.4 | 9818×1976×3703 | |
| FG-2000 | Φ2000 | 8450 | 3.0-3.5 | 3240-5400 | 400 | 14-18.5 | 11 | 2.8 | 10200×2530×4486 | |
| FG-2400 | Φ2400 | 9140 | 2.5-4.0 | 4650-7450 | 580 | 14-18.5 | 11月15日 | 3 | 11000×2930×5690 | |
| 2FG-1200 | Φ1200 | 6600 | 6 | 2800 | 310 | 14-18.5 | 5.5×2 | 0.4×2 | 8870×2802×2670 | |
| 2FG-1500 | Φ1500 | 8230 | 4.0-6.0 | 3660-5480 | 470 | 14-18.5 | 11×2 | 0.4×2 | 9818×3506×3579 | |
| 2FG-2000 | Φ2000 | 8450 | 3.0-5.5 | 6480-10800 | 800 | 14-18.5 | 11×2 | 3×2 | 10200×4610×4486 | |
| 2FG-2400 | Φ2400 | 9140 | 3.6 | 9300-14900 | 1160 | 14-18.5 | 15×2 | 3×2 | 11000×5430×5690 | |
| 2FG-3000 | Φ3000 | 12500 | 2.0-3.2 | 14600-23400 | 1785 | 14-18.5 | 18.5×2 | 4×2 | 14500×6630×6350 | |
|
沉 沒 式 螺 旋 分 級 機 |
FC-1000 | Φ1000 | 7600 | 5.0-7.0 | 675-1080 | 85 | 14-18.5 | 7.5 | 0.4 | 9190×1506×3101 |
| FC-1200 | Φ1200 | 8400 | 2.5-6.0 | 1165-1630 | 120 | 14-18.5 | 11 | 0.4 | 9995×1846×3277 | |
| FC-1500 | Φ1500 | 10480 | 2.5-6.0 | 1140-2140 | 185 | 14-18.5 | 11 | 0.8 | 12068×1976×4305 | |
| FC-2000 | Φ2000 | 12900 | 3.0-3.5 | 3240-5940 | 320 | 14-18.5 | 11月15日 | 3 | 14700×2530×5343 | |
| FC-2400 | Φ2400 | 14200 | 2.5-4.0 | 4650-7450 | 455 | 14-18.5 | 11-18.5 | 4 | 13000×2930×6885 | |
| 2FC-1200 | Φ1200 | 8400 | 5.0-8.0 | 1770-2800 | 240 | 14-18.5 | 11×2 | 0.4×2 | 10000×3700×4190 | |
| 2FC-1500 | Φ1500 | 10500 | 2.5-6.0 | 2280-5480 | 370 | 14-18.5 | 11×2 | 0.8×2 | 11088×3506×4305 | |
| 2FC-2000 | Φ2000 | 12900 | 3.0-5.5 | 6480-11800 | 640 | 14-18.5 | 15×2 | 2.8×2 | 14700×4610×5343 | |
| 2FC-2400 | Φ2400 | 14200 | 2.5-4 | 9300-14900 | 910 | 14-18.5 | 18.5×2 | 4×2 | 13000×5430×6885 | |
| 2FC-3000 | Φ3000 | 14300 | 2.0-3.2 | 14600-23400 | 1410 | 14-18.5 | 22×2 | 4×2 | 16200×6630×8680 | |
