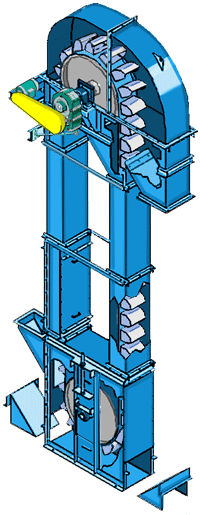

斗式提升機安裝操作指導說明書

安裝條件

★機座的基礎用混凝土澆注，其厚度不小于200mm，要求平整、堅實，足以承受設備重量及運轉時載荷的要求。

★機座基礎預埋地腳螺栓，也可以在基礎預埋一塊其尺寸大于機座的帶腳鋼板。

安裝程序、方法及注意事項

★將機座在已澆注好的基礎上就位，以機座上法蘭面的基準校正水平，（允許墊入不超過40mm的找平墊鐵），偏差應不大于1/1000，并緊固地腳螺栓。

★根據工藝設計要求，將機筒自下而上逐節安裝，后安裝機頭逐步用鉛垂線校正，法蘭邊的連接處不得有明顯的錯位和縫隙，并用玻璃膠或密封件加以密封。

安裝質量要求及檢測方法

整機安裝完畢后，應按下述方法檢查各項安裝質量，有不符合要求的，應通過增加墊片等手段矯正后方可固定。

★ 機座上平面對水平面的平行度允差不大于1.2mm。

★ 頭輪軸對水平面的平行度允差不大于0.3/1000。

★ 檢查機筒的垂直度及扭曲度。

驅動裝置的安裝

★電機、減速機、聯軸器、驅動裝置架等部件在出廠前已裝配完畢，安裝時應按安裝布置總圖的詳細要求與主機裝配，并應與驅動平臺或機筒殼體固定，由于運輸等原因驅動裝置各部件可能出現松動現象，安裝及開機前應做檢查，待驅動裝置固定后，應檢查其連接螺栓是否松動，聯軸器是否達到安裝要求。

★ 提升機有傳動平臺時，平臺上減速機的安裝基準面對水平面的平行度允差不大于0.2mm。

畚斗帶的安裝

★ 安裝畚斗帶及畚斗時，先將機座尾輪座調整到高位置，再將畚斗帶從機頭帶入，一端繞過尾輪從檢修門拉出，與另一端連接，畚斗帶的連接可采用搭接。采用搭接時，要求搭接段長度以3—5個斗距為宜。

★ 沒安裝畚斗的可在檢修門處的畚斗帶上逐排安裝畚斗，畚斗中心線與畚斗帶要對中，兩者偏差不大于4mm。

★ 裝好畚斗后調節張緊裝置使畚斗帶張緊至適當程度，觀察尾軸的位置，應注意剩余張緊行程不小于全程的50%，若不合格，則應重新連接膠帶，直到合格為止。

調整回料擋板

★ 調節機頭回流擋板（舌板）的位置，使其與畚斗外邊緣的距離保持在5mm—10mm。

舌板位置圖
