垂直提升機
應用行業：礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品
適用物料：大物料及中、小顆粒狀物料
價格區間：1-50萬/臺 處理能力：1-500t/h
垂直提升機簡介
奧創廠家生產的垂直提升機跟其它廠家生產鏈板式提升機不同，是一種連續性比較強的提升物料設備，只能針對礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品行業的顆粒狀、塊狀、粉狀的固體物料，不能針對有包裝或者面積比較大的物品，是很多廠家最需要最常用的提升設備。
垂直提升機可分為螺旋式、振動式、料斗式三種;
一、螺旋提升機是利用螺旋葉片推動物料直上直下提升機的設備，效率非常高，
二、振動式提升機也可以叫做螺旋振動式提升機，利用激振器來振動托板推送物料，有冷卻、干燥的作用，缺點是，提升效率比較慢。
三、料斗提升機是非常高效提升機，電機帶動鏈條、皮帶、環鏈上面的料口進行提升，可根據提升機量不同定做不同大小的料斗，滿足提升需求。
垂直提升機原理

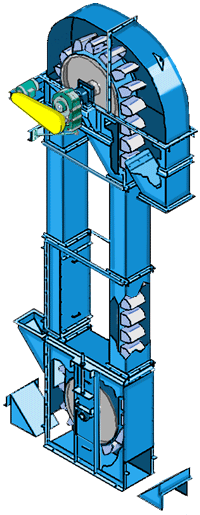

料斗式提升機工作原理
螺旋提升機工作原理
垂直振動式提升機工作原理
垂直提升機種類型號
斗式提升機型號參數:NE\TD\GTD\HL\TB等型號
| 型號 |
最大給料粒度mm |
料斗 |
提升高度m |
最大提升能力 (立方米/h) |
電動機功率 提升機重量 |
| 斗距mm |
寬度MM |
容量L |
| TB250 |
90 |
200 |
250 |
3 |
5-40 |
25 |
按具體的垂直斗式提升機訂貨總圖核計確定 |
| TB315 |
100 |
200 |
315 |
6 |
46 |
| TB400 |
110 |
250 |
400 |
12 |
75 |
| TB500 |
130 |
320 |
500 |
25 |
95 |
| TB630 |
150 |
400 |
630 |
50 |
148 |
|
注：表中最大輸送能力是按填充系數ψ-0.8計算得出的，僅供參考。
|
螺旋提升機型號參數：GX\ls等型號
| 規 格 |
主要技術性能 |
驅動裝置 |
驅動裝置 |
重量
（kg） |
| 直徑 |
長度
（m） |
產量
（水泥）
t/h |
轉速
min-1 |
減速機 |
電動機 |
| 型號 |
速比 |
型號 |
功率
（kw） |
| GX200 |
-10 |
9 |
60 |
JZQ250 |
23.34 |
Y90S-4 |
1.1 |
726 |
| GX200 |
-20 |
9 |
60 |
JZQ250 |
23.34 |
Y90L-4 |
1.5 |
1258 |
| GX250 |
-10 |
15.6 |
60 |
JZQ250 |
23.34 |
Y100L2-4 |
2.2 |
960 |
| GX250 |
-20 |
15.6 |
60 |
JZQ250 |
23.34 |
Y100L1-4 |
3 |
1750 |
| GX300 |
-10 |
21.2 |
60 |
JZQ350 |
23.34 |
Y100L2-4 |
3 |
1373 |
| GX300 |
-20 |
21.2 |
60 |
JZQ350 |
23.34 |
Y112M-4 |
4 |
2346 |
| GX400 |
-10 |
51 |
60 |
JZQ400 |
23.34 |
Y132S-4 |
5.5 |
1911 |
| GX400 |
-20 |
51 |
60 |
JZQ500 |
23.34 |
Y160M-4 |
11 |
2049 |
| GX500 |
-10 |
87.5 |
60 |
JZQ400 |
23.34 |
Y132M-4 |
7.5 |
2381 |
| GX500 |
-20 |
87.5 |
60 |
JZQ650 |
23.34 |
Y180M-4 |
18.5 |
5389 |
| GX600 |
-10 |
134.2 |
45 |
JZQ750 |
23.34 |
Y180L-4 |
22 |
3880 |
| GX600 |
-10 |
134.2 |
45 |
JZQ850 |
23.34 |
Y250M-4 |
55 |
7090 |
垂直振動式提升機型號參數：
| 型號 |
輸送量
(t/h) |
輸送槽直徑
(mm) |
輸送寬度
(mm) |
輸送高度
(m) |
振次
(min) |
雙振幅
(mm) |
電動功率
(kw) |
重量
(kg) |
| DZC300 |
～1.0 |
300 |
77 |
≤2.0 |
960 |
6～7 |
2×0.4 |
680 |
| DZC500 |
～2.0 |
500 |
140 |
≤3.0 |
6～8 |
2×0.75 |
1010 |
| DZC550 |
～3.0 |
550 |
152 |
≤3.5 |
6～8 |
2×1.5 |
1190 |
| DZC600 |
～3.0 |
600 |
163 |
≤4.0 |
6～7 |
2×1.5 |
13210 |
| DZC800 |
～4.0 |
800 |
224 |
≤4.5 |
6～8 |
2×2.2 |
1590 |
| DZC850 |
～4.0 |
850 |
224 |
≤5.0 |
6～9 |
2×2.2 |
1750 |
| DZC900 |
～3.5 |
900 |
185 |
≤6.0 |
6～9 |
2×3.0 |
2100 |

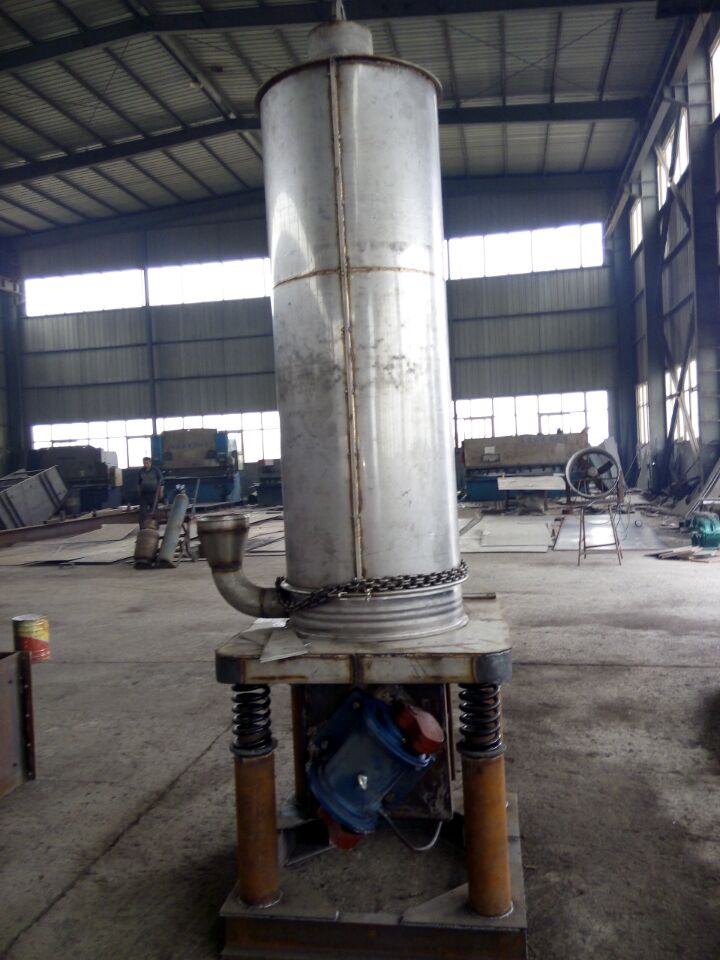

垂直提升機圖片
垂直提升機安裝及使用時需注意以下幾點：
1.垂直提升機必須安放于水平的平面上，并用螺栓固定好底座，來保證設備在正常的生產活動中不會因電機振動發生移動，并且能夠減少噪音。
2.如果輸送的物料是粉末裝的，最好在輸送槽上添加蓋板，防止粉塵飛揚。
3.輸送的物料需要注意物料的特性，如物料的粘度的大小，濕度的大小等。
4.配套GK型反接制動控制箱。用于使垂直提升機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電機過流、過載、斷相等保護功能。
5.垂直提升機使用一段時間后應及時給振動電機加注潤滑油，防止振動電機軸承過熱或者軸承磨損。
6.如果物料運動軌跡不正常可調節兩臺振動電機的偏心塊夾角至夾角角度一致。
垂直提升機特點
1. 垂直提升機工作時擱板的回程不占用工作節拍，輸送效率高，且不受輸送高速的影響。
2. 只能輸送件貨，且物料有最小尺寸的限制。
3. 承載范圍大，最大可達2000Kg。
4. 與出入口輸送設備配套使用，使輸送過程實現完全自動化，避免了人工操作帶來的不穩定性。
5. 結構緊湊，占地面積小。
6. 安全可靠，易于維護，運行費用低廉，有效降低輸送成本。
挖斗提升機廠家
河南奧創斗式提升機廠家是一家以物料提升機研發生產為主要營業范圍的廠家，可為粉末、冶金、化工、醫藥、礦山、建材、玻璃、食品、涂料、陶瓷、煤炭、石英砂等求購斗式提升機的廠家根據物料屬性提供垂直、皮帶、環鏈、板鏈斗式提升機的行業解決方案，其中包括斗式提升機結構圖紙繪畫、價格計算、廠家真機圖片展示，及到廠實地考察接待，歡迎實地考察！
訂購網址請登錄河南奧創機械有限公司官方網站： m.7599i.com 24小時服務熱線：13353676726
了解更多有關礦用垂直提升機的信息收藏我們的信息：m.7599i.com 聯系人：杜謙 15537338466 |
