給煤機-可調節流量的K型往復式給煤機生產廠家-圖紙推薦報價參數
可調節流量大小的往復式給煤機，儲煤倉下專用給煤機，帶調節閘門型給煤機，帶漏斗型往復式給煤機，可調節流量大小的往復式給煤機，選煤廠專用型往復式給煤機，自動調節給料量的往復式給煤機，防爆型往復式給煤機，往復式喂料機，K型往復式給煤機生產廠家。
K系列往復式給料機（往復式給煤機）
K型往復式給料機（往復式給煤機)系列產品用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。K型往復式給料機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。K型往復式給料機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運，可將散料經料倉或直接進行均勻的轉載到膠帶機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻 給料.本設備機體安裝于料斗下，傳動裝置為懸掛式，根據給料量的大小可分：K1、K2、K3、K4等幾種型號。
K型往復式給料機(往復式給煤機)產品工作原理與結構說明：

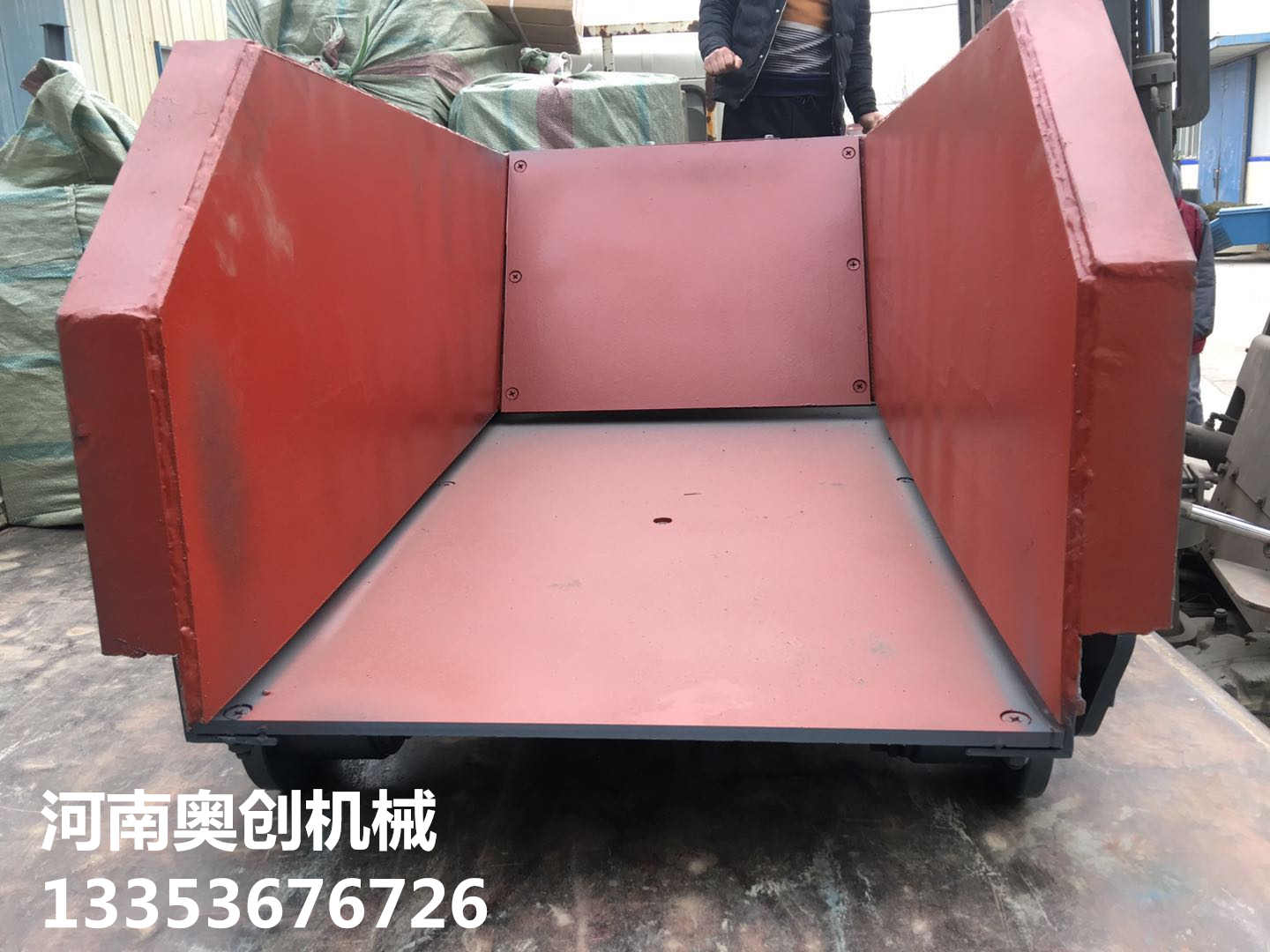

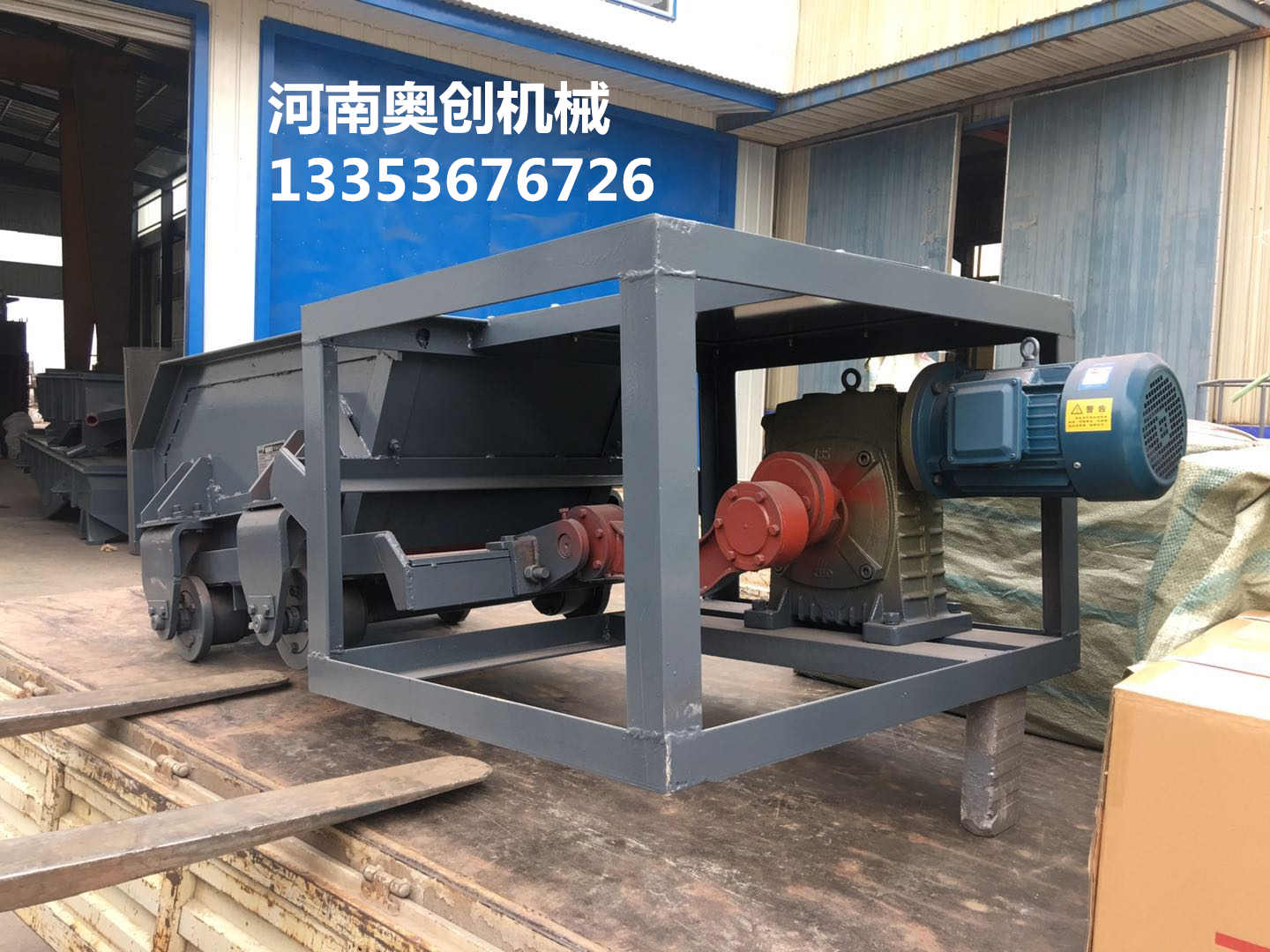

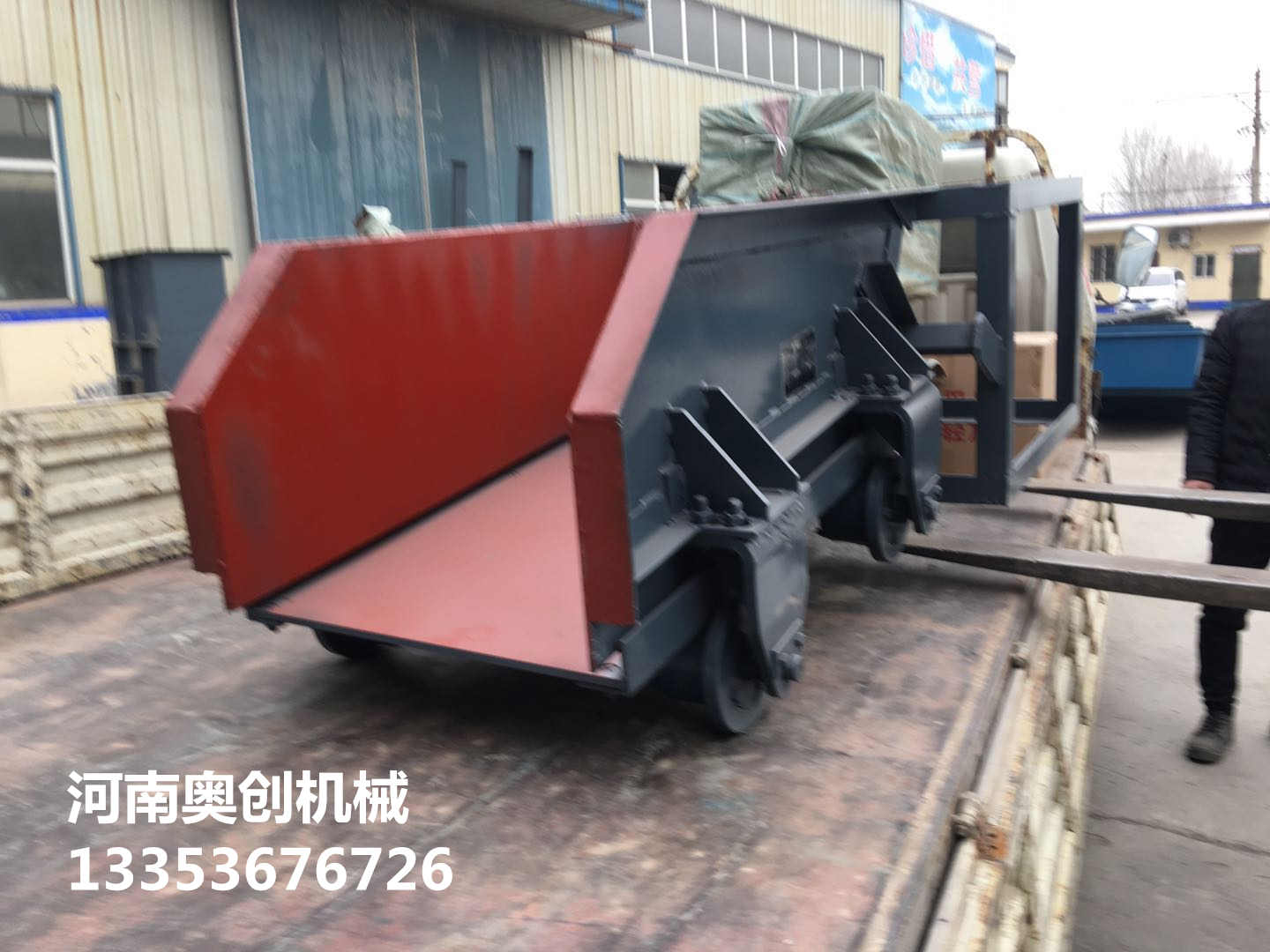

K型往復式給煤機由機架、底板（給煤槽）、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。本系列往復式給料機可根據需要設有帶漏斗、不帶漏斗兩種形式。給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。
|
型號規格
|
K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
|
給料 能力 （t/h） |
底板行程 （mm） |
曲柄 位置 |
無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 |
|
200 150 100 50 |
4 3 2 1 |
100 75 50 25 |
90 67 45 22 |
150 112 75 39 |
135 100 68 34 |
225 170 133 55 |
200 150 100 50 |
330 247 165 83 |
300 220 150 75 |
590 440 295 148 |
530 395 268 132 |
|
| 曲柄轉速（r/min） | 57 | 57 | 57 | 62 | 62 | |||||||
| 電機 | 型號 |
YB160M1-8 （Y160M1-8） |
YB160M1-8 （Y160M1-8） |
YB160M1-8 （Y160M1-8） |
YB160M-6 （Y160M-6） |
YB200L1-6 （Y200L1-6） |
||||||
| 功率（kw） | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
| 轉速（r/min） | 720 | 720 | 720 | 970 | 970 | |||||||
| 減速機 | 型號 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 | ||||||
| 速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | |||||||
|
允許粒度 （mm） |
含量10%以下 | 250 | 350 | 400 | 500 | 700 | ||||||
| 含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
|
設備重量 （kg） |
帶 料 斗 | 1127 | 1251 | 1481 | 1927 | 2737 | ||||||
| 不帶料斗 | 1026 | 1144 | 1342 | 1735 | 2505 | |||||||
說明:
1.K型往復式給料機有帶漏斗與不帶漏斗及帶調節閘門與不帶閘門組合成的多種型式,如帶漏斗,帶調節閘門;帶漏斗不帶調節閘門。
2.調調節閘門時,其給料量受調節閘門控制。
3.一般供貨時為普通電機,電壓380V,ZQ型減速機,如有特殊要求,需訂貨時說明,如用660電壓電機,防爆電機,其它型號減速機等。
河南鵬威機械設備有限公司專業生產各種輸送設備，振動設備。誠信商家
訂購網址請登錄河南鵬威機械有限公司官方網站：m.7599i.com 24小時服務熱線：13353676726
