TD皮帶斗式提升機生產廠家

文章作者:奧創機械發布時間:2018/12/12 10:26:44瀏覽次數:

皮帶斗式提升機生產廠家-合理報價|型號|圖紙-提升機廠家直銷 整機質保1年 歡迎咨詢訂購 13353676726

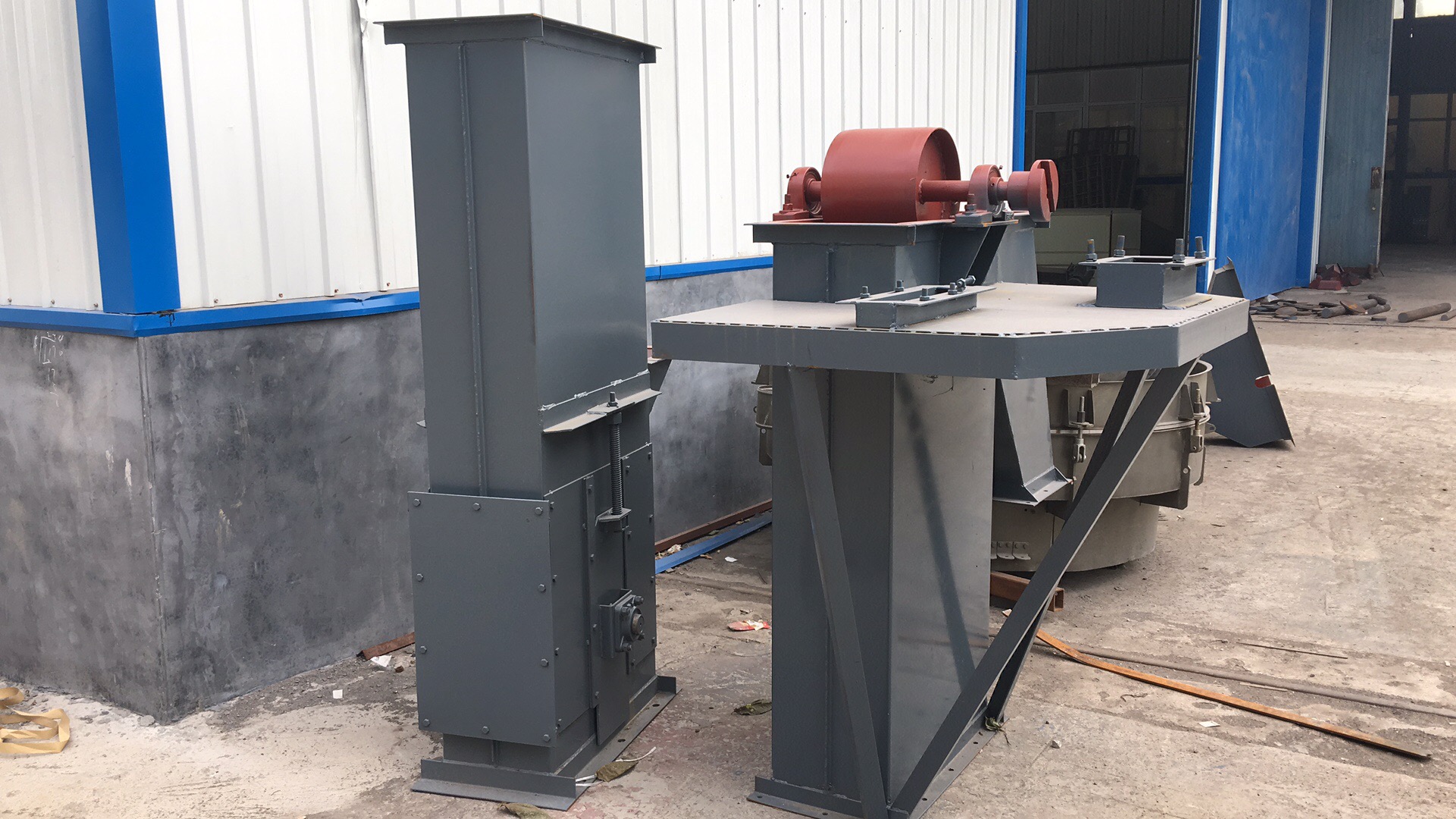

河南奧創皮帶斗式提升機細節展示


皮帶斗式提升機
應用行業:煤、砂、焦末、水泥、碎礦石
適用物料:粉狀、粒狀和小塊狀
價格區間:500-6000元/米      處理能力:1-100T/H
皮帶斗式提升機簡介
皮帶斗式提升機是采用橡膠帶作牽引構件,適宜輸送較輕型物料,如:糧食、煤等,被輸送物料溫度不得超過60℃,如果采用耐熱橡膠帶時溫度不超200℃。其規格有TD160~TD630共8種,每小時輸送量為4~238噸。
皮帶斗式提升機由運行部分(料斗與牽引膠帶)、帶有傳動滾筒的TD型斗式提升機上部區段,帶有拉緊滾筒的TD型斗 式提升機下部區段,TD型斗式提升機中間機殼,TD型斗式提升機驅動裝置,TD型斗式提升機逆止制動裝置等組成。
皮帶斗式提升機主要特點:
1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

皮帶斗式提升機原理
由運行部分帶動皮帶上的料斗挖走物料,到達頂端并且拋出。

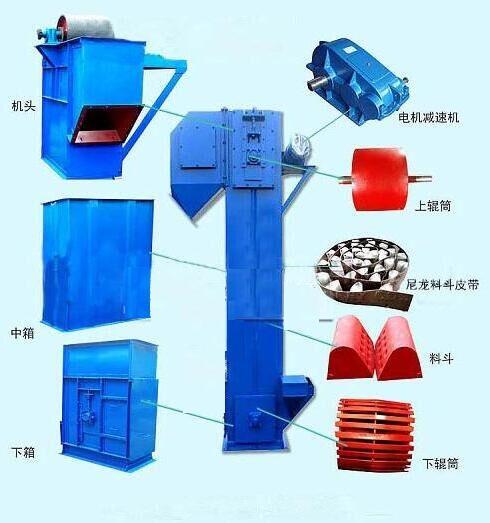

河南奧創斗提機結構組成展示圖

皮帶提升機型號參數
TD型皮帶斗式提升機結構圖紙:

TD-D型皮帶斗式提升機技術參數表:


型號 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
輸送量(m3/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗寬 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距 280 350 360 450 400 500 480 560
帶寬 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料量大塊 25 35 45 55
型號 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
輸送量(m3/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗寬 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距 500 625 710 300 400 500 640
帶寬 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料量大塊 60 70 25 35 45 55

說明:
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。  
2.斗提機料斗用途為:    
淺料斗:輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。   
深料斗:輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石等。

皮帶斗式提升機圖片

皮帶提升機廠家展示
訂購皮帶斗式提升機單位必看:
斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同,斗式提升機可分為:離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快,適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料;重力式卸料的斗速較慢,適用于輸送塊狀的,比重較大的,磨琢性大的物料,如石灰石、熟料等。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單,與料斗的連接也很牢固,輸送磨琢性大的物料時,鏈條的磨損較小,但其自重較大。板鏈結構比較牢固,自重較輕,適用于提升量大的提升機,但鉸接接頭易被磨損,膠帶的結構比較簡單,但不適宜輸送磨琢性大的物料,普通膠帶物料溫度不超過60°C,夾鋼繩膠帶允許物料溫度達80°C,耐熱膠帶允許物料溫度達120°C,環鏈、板鏈輸送物料的溫度可達250°C。
皮帶斗式提升機各部位潤滑周期:

序號 潤滑部位 潤滑材料 潤滑周期 潤滑方法
1 傳動及拉緊滾筒軸承 耐水潤滑脂 200小時 利用注油器
2 逆止聯軸器 耐水潤滑脂 50小時 利用注油器
3 拉緊螺栓 耐水潤滑脂 500小時 涂抹
4 電動機 耐水潤滑脂 6個月 35

挖斗提升機廠家
河南奧創斗式提升機廠家是一家以物料提升機研發生產為主要營業范圍的廠家,可為粉末、冶金、化工、醫藥、礦山、建材、玻璃、食品、涂料、陶瓷、煤炭、石英砂等求購斗式提升機的廠家根據物料屬性提供垂直、皮帶、環鏈、板鏈斗式提升機的行業解決方案,其中包括斗式提升機結構圖紙繪畫、價格計算、廠家真機圖片展示,及到廠實地考察接待,歡迎實地考察!


訂購網址請登錄河南奧創機械有限公司官方網站: m.7599i.com

24小時服務熱線:13353676726  歡迎實地考察!
